SD 035
Toma eléctrica para instalación en carril DIN de 35 mm. Conexión eléctrica rápida y sin tornillos mediante abrazaderas de presión. Están disponibles diseños con y sin fusible.
● Versiones con y sin fusible
● Montaje rápido
● Conexión eléctrica con abrazaderas de presión.
● Gran variedad de versiones específicas de cada país
RESUMEN DE DATOS TÉCNICOS
| Conexión | 3x abrazaderas de presión para cables rígidos y trenzados de 0,5-2,5 mm² |
| Montaje | clip para carril DIN de 35 mm, EN 60715 |
| Caja | plástico según UL94 V-0, gris claro |

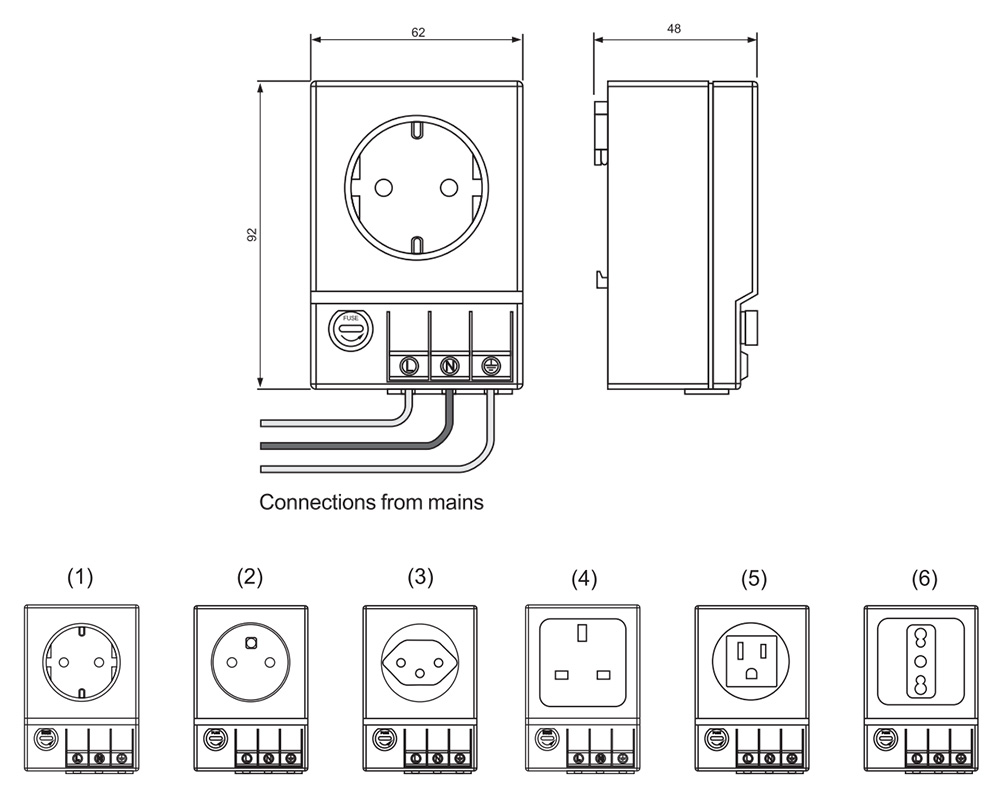

| Dimensions | 92x62x48mm |
| Peso | aprox. 0,2 kilos |
| Posición de montaje | variable |
| Temperatura de funcionamiento/almacenamiento | -45 a +70°C(-49 a +158°F) |
| Humedad de funcionamiento/almacenamiento | Máx. 90 % de humedad relativa (sin condensación) |
| Tipo de protección/Clase de protección | IP20/(con conexión a tierra) |
VARIANTES DE PRODUCTOS
| Arte. No. | Tensión de funcionamiento | Enchufe | Modelo | Corriente nominal |
| 03500.0-00 | 250 VCA | Alemania/Rusia(1) | con fusible* | 6.3A |
| 03500.0-01 | 250 VCA | Alemania/Rusia(1) | sin fusible | 16.0A |

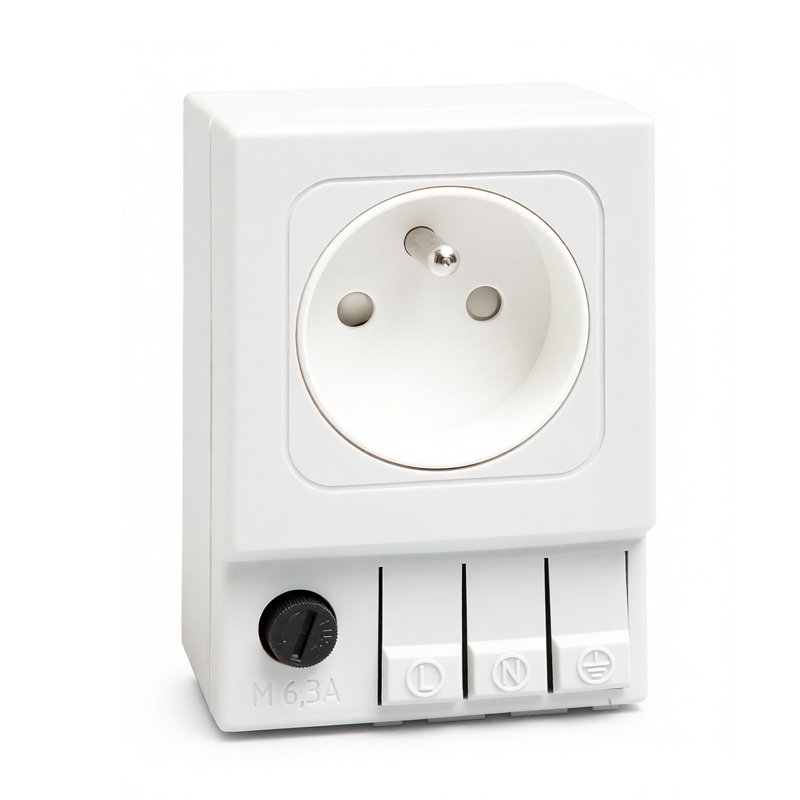

| 03501.0-00 | 250 VCA | F/PL/CZ/SK(2) | con fusible* | 6.3A |
| 03501.0-01 | 250 VCA | F/PL/CZ/SK(2) | sin fusible | 16.0A |

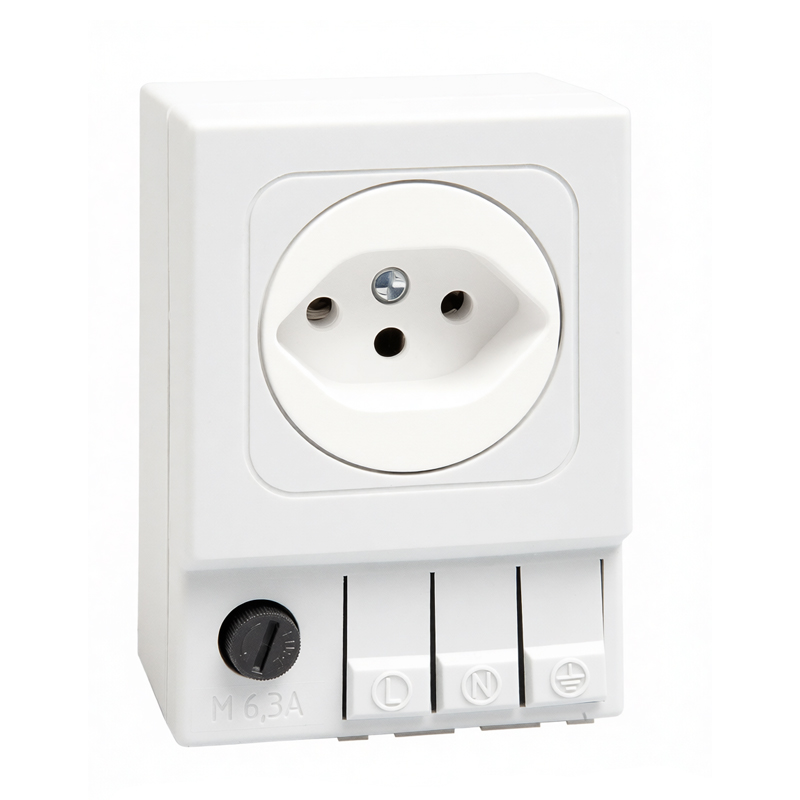

| 03502.0-00 | 250 VCA | Suiza(3) | con fusible* | 6.3A |
| 03502.0-01 | 250 VCA | Suiza(3) | sin fusible | 10.0A |

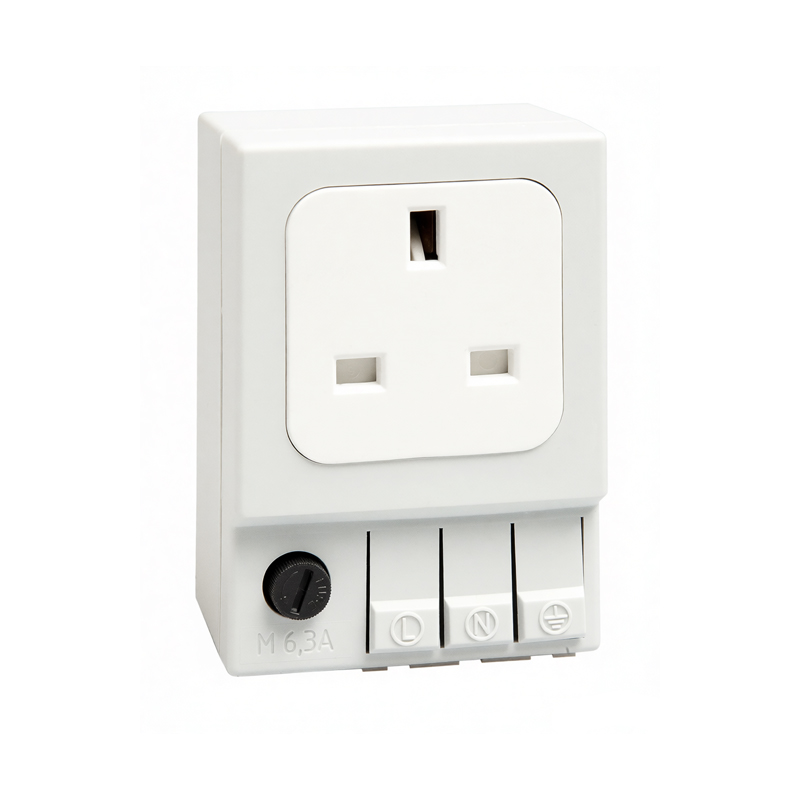

| 03503.0-00 | 250 VCA | Reino Unido/Irlanda(4) | con fusible* | 6.3A |
| 03503.0-01 | 250 VCA | Reino Unido/Irlanda(4) | sin fusible | 13A |

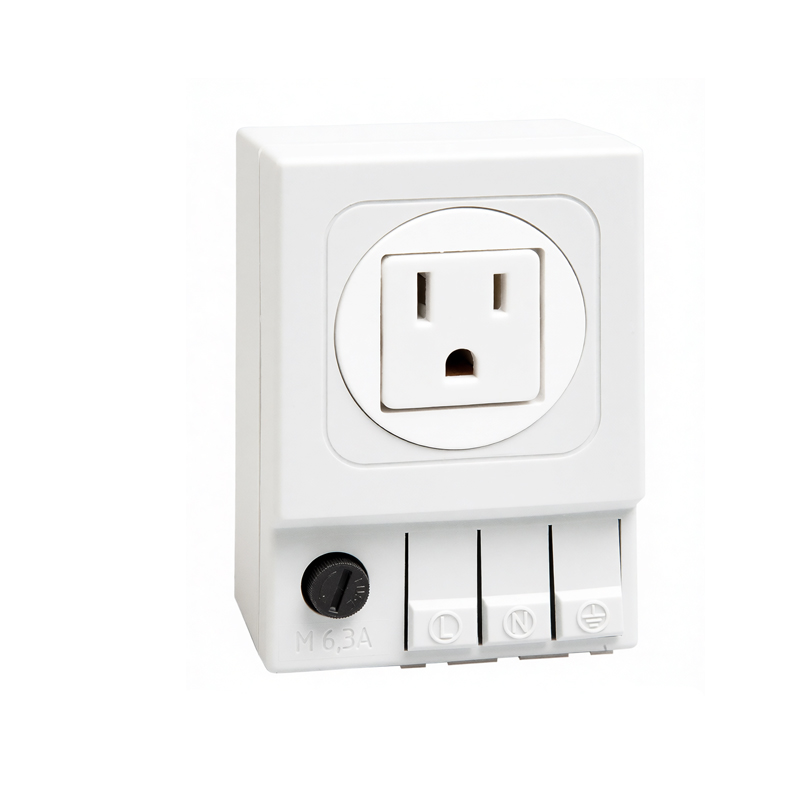

| 03504.0-00 | 125 VCA | Estados Unidos/Canadá(5) | con fusible* | 6.3A |
| 03504.0-01 | 125 VCA | Estados Unidos/Canadá(5) | sin fusible | 15.0A |

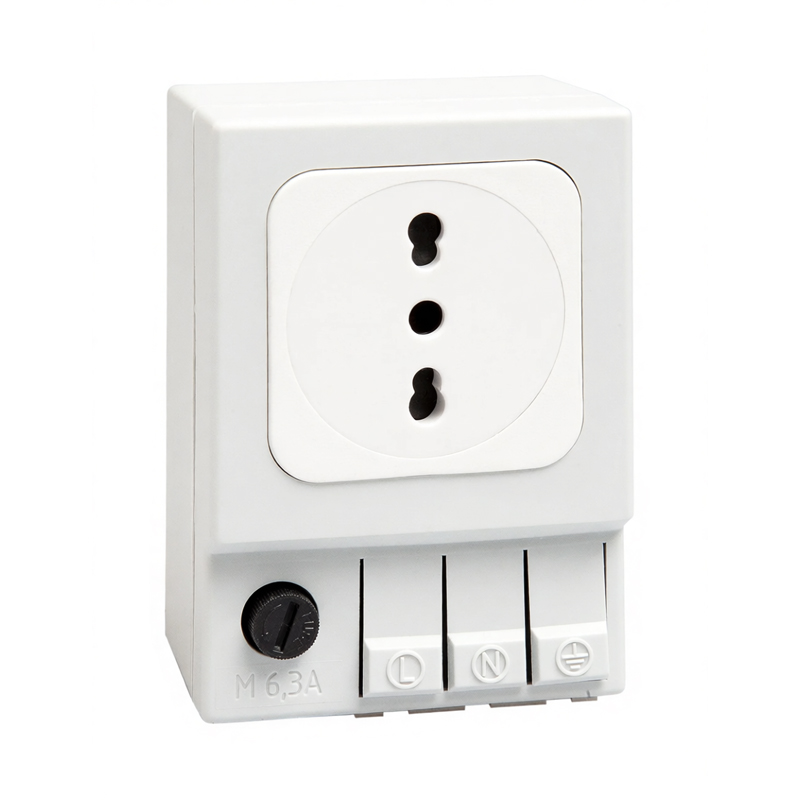

| 03505.0-00 | 250 VCA | taly(6) | con fusible* | 6.3A |
| 03505.0-01 | 250 VCA | taly(6) | sin fusible | 16.0A |
